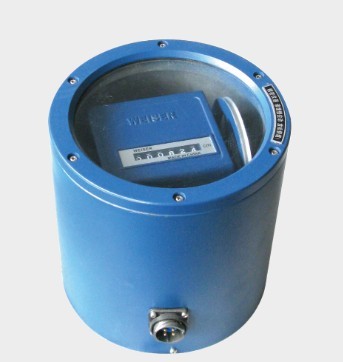

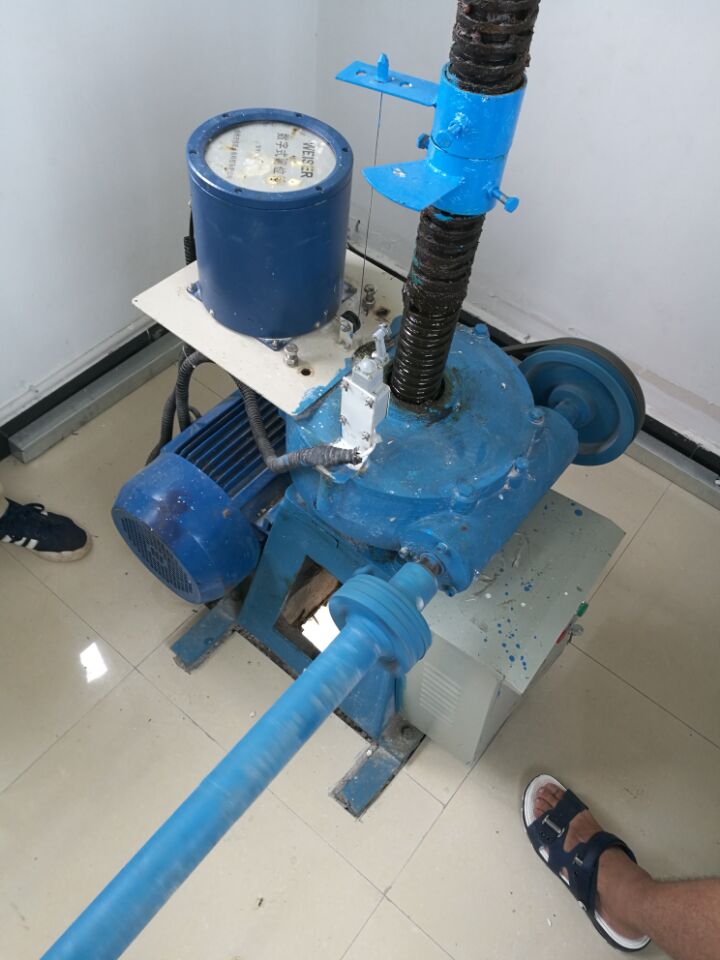

KS-10型自收缆闸位计
1 功能用途
KS-10型自收缆闸位计是按照国家标准SL/T 209-1998《水文测报装置 遥测闸位计》要求制造的。
仪器由绝对值型旋转编码器、自动收缆装置或其它形式的耦合器等部分组成，是独立的闸门开度测量仪，适用于江河、湖泊、水库、船闸、水电站及供、排水工程的闸门开度观测测量；同时，本系列仪器又可与闸门启闭机控制装置、电显示器联接组成显示、控制系统；与计算机系统联接组成水电站、闸门、水位综合测量控制系统；与通信机连接，作为水文自动测报系统、水情卫星遥测系统的数字终端设备使用。
本系列仪器可用于平板闸、弧形闸、人形闸的开度测量、数据传输。

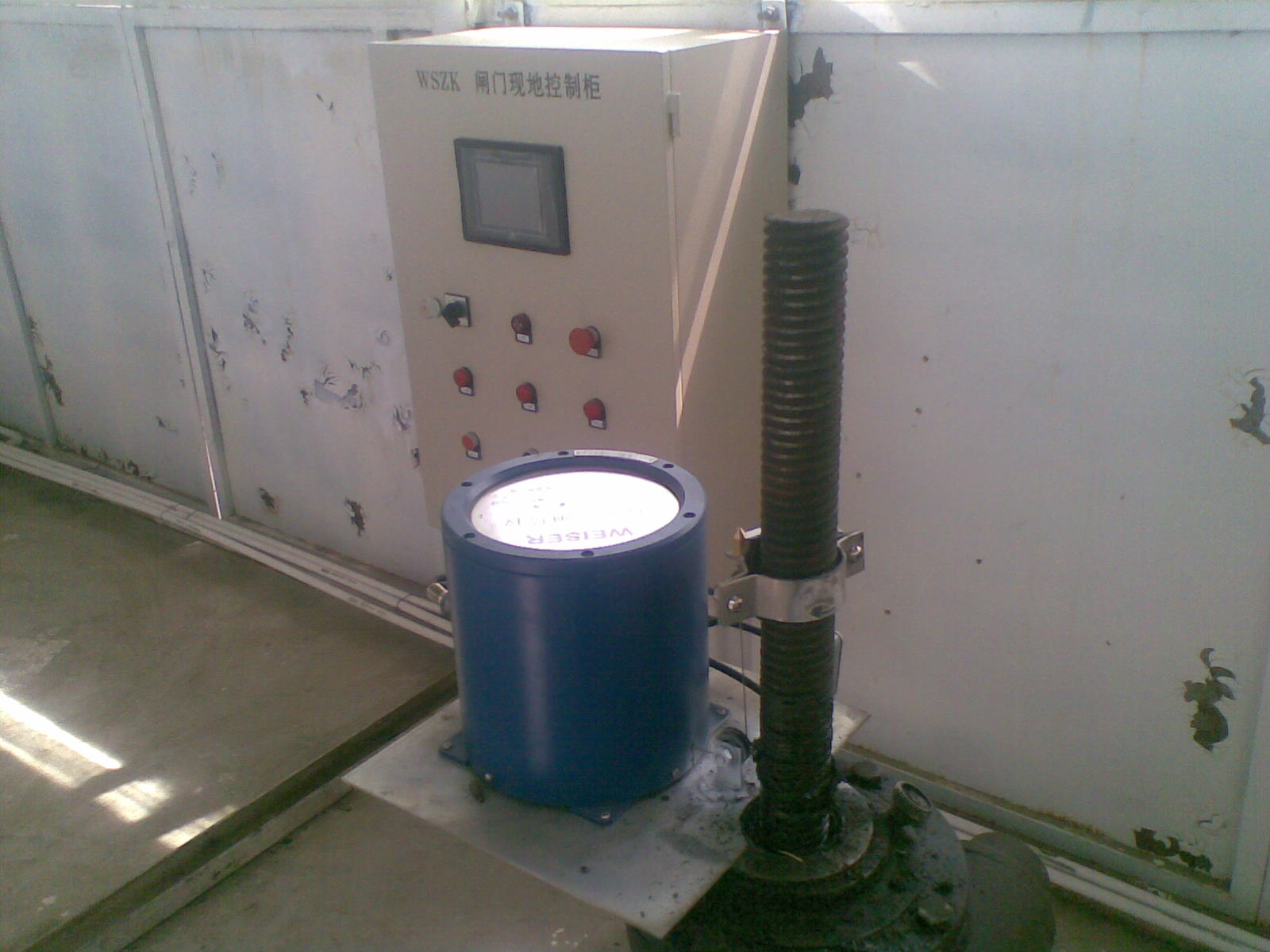

2 工作原理
KS-10型自收缆闸位计由开度传感器、自动收缆装置或其它形式的耦合器、显示制器、传输电缆、RS485数字通信接口等部分组成。闸门运动通过耦合器带动传感器旋转，即可输出与闸位相对应的格雷码编码信号。
KS-10型自收缆闸位计的分辨力为1cm。其工作过程为：当闸门作垂直运动或旋转运动，与闸门相连的耦合器即作同步运动，耦合器再驱动传感器的主轴转动，即可通过传感器的电插座输出与转动位置相对应的闸位编码电信号（格雷码）。对于平板闸，输出信号经硬件或软件译码，可直接用于观测、显示闸门开度；对于弧形或人字形闸门，由电显示器或计算机对格雷码进行自动换算或数字处理后输出。
3 技术参数
a 测量范围：0-10m；
b 分辨力： 0.5cm；
c 测量精度： ±2cm或0.2%F•S。
d 输出码：格雷码10bit；
3.1 通信接口（选装）
(1) RS485接口：MODBUS协议或其它。
(2) 4～20mA模拟量信号输出。
3.2 使用环境
a 环境温度： -25℃～85℃；
b 相对湿度： <90%(40℃)；
c 尺 寸：Φ196×210 mm；
D 电源电压：12～24VDC。
3.3 电显示器（选配）
