超声波明渠流量计

一、用途
      超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量。这种仪器采用超声波穿过空气，以非接触的方法测量，因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。
二、工作原理
      超声波明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

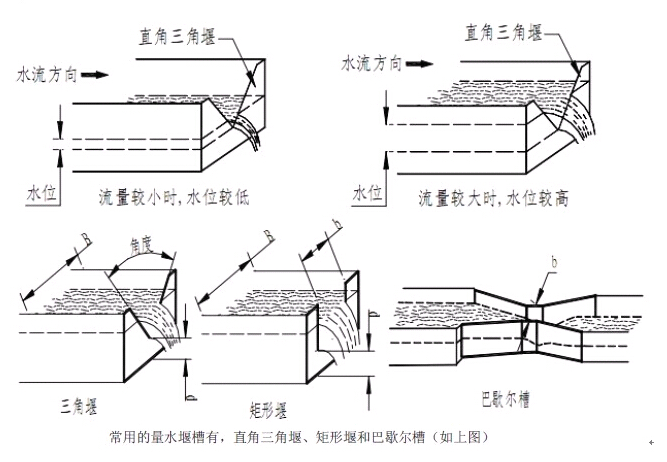

      常用的量水堰槽有：三角堰、矩形堰和巴歇尔槽。
      使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。
      量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。
      巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。
      三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时，三角堰与渠道宽B、开口角度、上游堰坎高度p有关。
      矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。
      超声波测液位原理：本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。
      仪表的工作原理：仪表控制探头发射和接收超声波,测量声波传输时间测算液位,在通过查水位-流量表，把液位转成流量（单位：升/秒）。
      超声波明渠流量计显示：仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加，得出累计流量。
      仪表输出有，4～20mA电流模拟量；继电器的开关量（需订货选择）；RS485的数字信号。
三、技术指标
1. 流量量程：0.1升/秒～10米３/秒(由配用量水堰槽的规格决定)
2. 流量不确定度：1-3%
3. 超声波最大测距：2米、4米、6米可选
4. 探头盲区：0.4米(从探头的法兰盘起，0.4米内不能用于测量)
5. 测距误差：＜0.4%  或±3毫米（在1米量程内）
6. 水位分辨力：1毫米
7. 仪器防护：探头为可防水式不可以浸水；仪器为防尘式
8. 交流或直流供电： 交流：220V　50HZ  2W；直流12-24V.
      选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。根据流量的不同，我们可以选择不同的堰槽。
①大流量小于40 升/秒建议使用直角三角堰；
②大于40 升/秒建议使用巴歇尔槽；

③上游渠道较短，大流量又大于40 升/秒建议使用矩形堰。

五、明渠流量计堰槽规格及现场安装实物图：
      明渠流量计三角堰：（材料：PVC、玻璃钢、不锈钢可选）。 流量越大，相应增加壁厚。
      1、注意事项：
◇  三角口处的尺寸准确、缘台平直、光滑。板面光滑、平整、无扭曲。；
◇  三角堰的中心线要与渠道的中心线重合。
◇  堰板嵌入渠道墙的部分，尺寸请用户根据现场情况而定。
     三角堰安装在渠道上，堰板要竖直，要安在渠道的中轴线上。加工三角堰时，可以会使顶角变成圆角，在确定水位等于零的位置时要注意，三角堰的水位零点应在三角堰的侧边的延长线的交点上。仪表的探头要安装在饮料厂专用卫生型流量计上游距离堰板0.5～1米的位置。
     明渠流量计矩形堰：（材质：PVC、玻璃钢、不锈钢可选） 流量越大，相应增加壁厚。
     1、注意事项
◇  矩形口处的尺寸要准确、缘台平直、光滑。板面光滑、平整、无扭曲。
◇  矩形堰的中心线要与渠道的中心线重合。
◇  堰板嵌入渠道墙的部分，尺寸请用户根据现场情况而定。
     2、适用范围：
◇ 矩形堰加工，注意：矩形堰的水位-流量关系主要取决于堰口宽的“b”。也与上游渠道宽“B”和堰坎高“p”有关。
矩形堰安装在渠道上，堰板要竖直，要安装在渠道的中轴线上。仪表的探头安装在距离堰板0.5～1米的位置。精致看得见。
明渠流量计巴歇尔槽：（材质：PVC、玻璃钢、不锈钢可选） 流量越大，相应增加壁厚。
     1、注意事项：
◇ 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
◇ 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
◇ 巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
◇ 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
◆三角堰安装

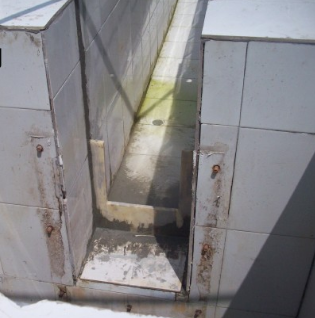

◆矩形堰安装

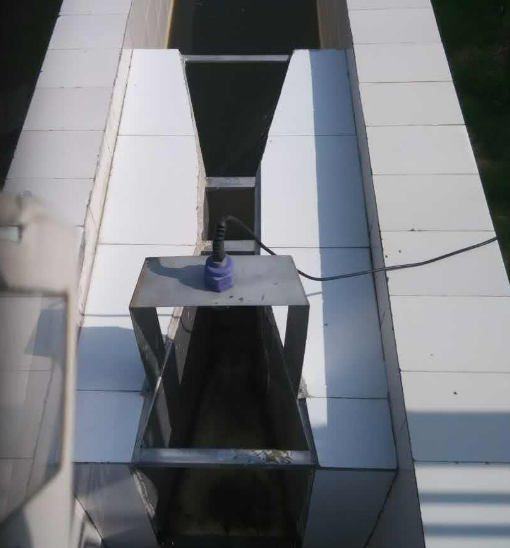

◆巴歇尔槽安装

六、 明渠流量计安装量水堰槽注意事项：
①. 量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。
②. 量水堰槽通水后，水的流态要自由流。
三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度。
③. 量水堰槽的上游小要有大于5 倍渠道宽度的平直段，使水流能平稳进入量水堰槽，标准是“水面没有浪花”。即没有左右偏流，也没有渠道坡降形成的冲力。
④. 量水堰槽安装在渠道上要牢固。与渠道接触介质的材料：隔离膜片:316L 不锈钢, 哈氏合金C -276, 蒙乃尔合金或钽。（可选）侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
